折帶式過濾機

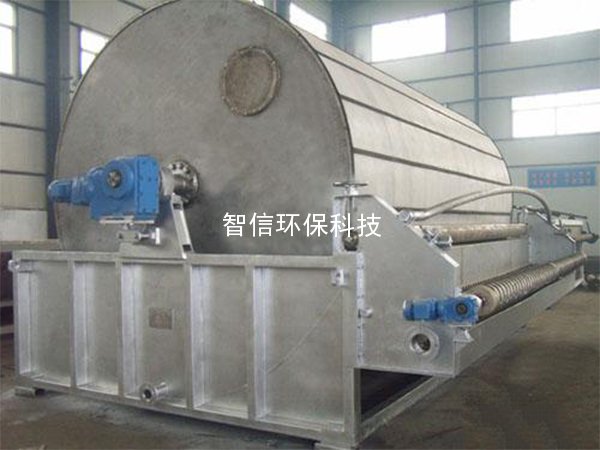

GD折帶式轉鼓真空過濾機

發布時間:2016/08/01 點擊量:

折帶式轉鼓真空過濾機
1 概述:
折帶式真空轉鼓過濾機是我公司參照國外先進技術,吸收國內最新成果,采用已生產過的外濾式、折帶式真空過濾機的合理結構,研制開發而成的最新固液分離設備。具有結構緊湊、占地面積小,性能先進、操作自動連續、運轉無級變速、使用維修方便等特點。本機設有濾布清洗裝置,濾布可從轉鼓上引入洗滌槽內充分洗滌,獲得再生。
1.1 規格:
我公司生產的帶式過濾機是淀粉、醫藥、食品等行業常用的過濾懸浮液設備。我廠在不斷總結使用單位的寶貴經驗的基礎上,引進國外的的先進技術,對結構型式和制造材料進行了改進,現制造生產的折帶式過濾機的面積由5㎡到75㎡各種不同的規格和型式,以滿足用戶不同生產規模的需要。
1.2 型號的組成及其代表意義:
GD45
G代表過濾機,D代表折帶式,45代表過濾面積為45㎡。
2、結構特征及工作原理:
GD型折帶式過濾機系開式、外濾面、下加料、折帶卸料、在真空作用下完成連續吸濾,洗滌的固液分離設備。本機主要由轉鼓,槽體,分配閥,傳動裝置,洗滌調整裝置等組成。本機工作原理與一般外濾面轉鼓真空過濾機基本相同。轉鼓在運轉過程中,在真空抽吸作用下,槽體內的物料經濾布過濾,濾餅在濾布的帶動下,經卸料輥處落下;濾液經轉鼓吸液管流向分配閥端排出,從而實現了物料的固液分離。
2.1轉鼓:
該機根據過濾面積的不同,在整個轉鼓周長上可分為12、24個過濾區。每個過濾區內根據過濾面積的不同設有不同根數的吸液管,濾液流過排液管后直接進入分配頭。這種濾液排放,結構設計簡單合理,可保證轉鼓上升時濾餅充分脫水,提高下料干度。轉鼓上的濾板采用聚丙烯材質,濾網可根據過濾漿料的不同而采用不同的材料、不同的網目數。整個轉鼓采用焊接結構,與物料接觸部位材質為不銹鋼。
3 主要用途及適用范圍:
本轉鼓真空過濾機適用于固相濃度較低、粒度較細、粘度較大易堵塞濾布的懸浮液的脫水。由于本機設有濾布清洗裝置,所以特別適用于淀粉行業麩質過濾脫水。
本設備廣泛應用于淀粉、醫藥、食品等行業,對有關部件做一些改變(用戶需要攪拌可另加),也可應用于冶金、礦山、化工等行業的固液分離。
